※产品概述

通道控制系统可实现各种不同要求的冷通道照明灯光开关，泛光灯变色，天窗开启与复位，电动门 机构控制，集成温湿度采集，消防烟感报警控制等功能的智能监测系统，把采集模块采集的环境传感器 和通道控制数据通过485通讯上传至智能屏和动环监控上，达到对整个通道系统进行实时监控与运行质量 的有效管理。

※产品参数

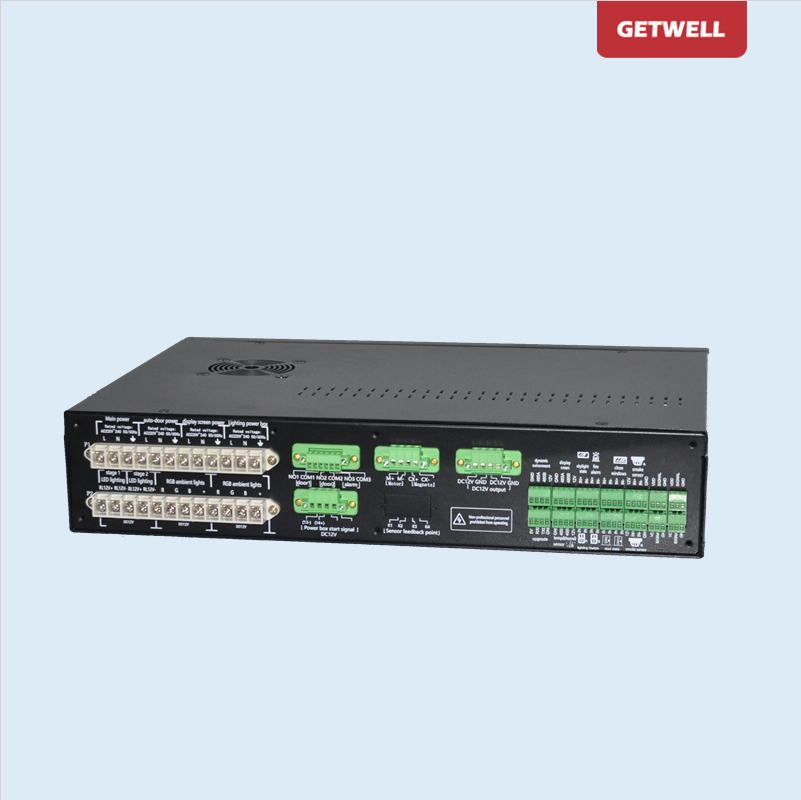

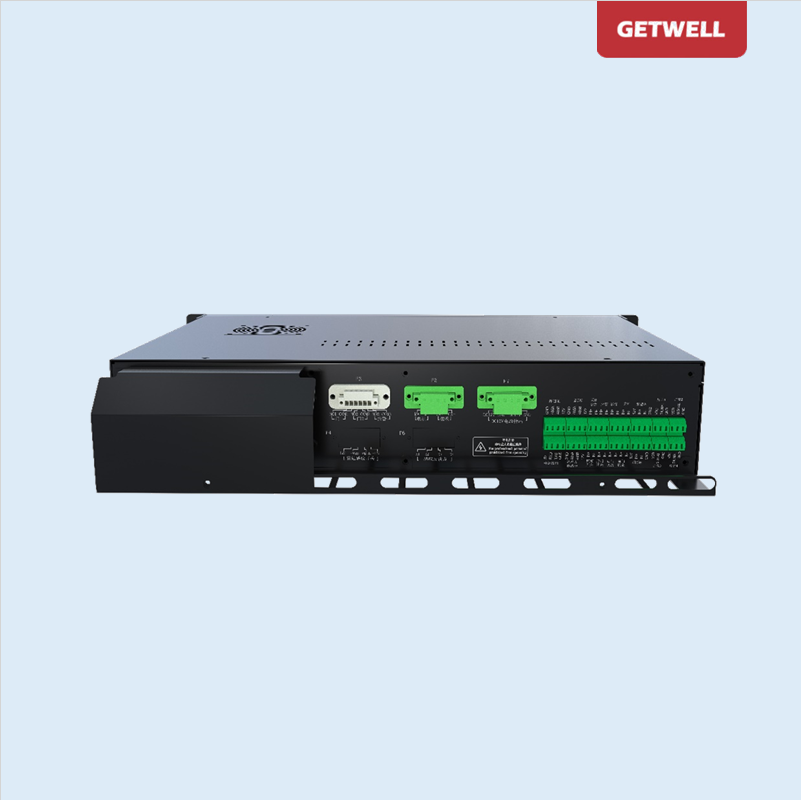

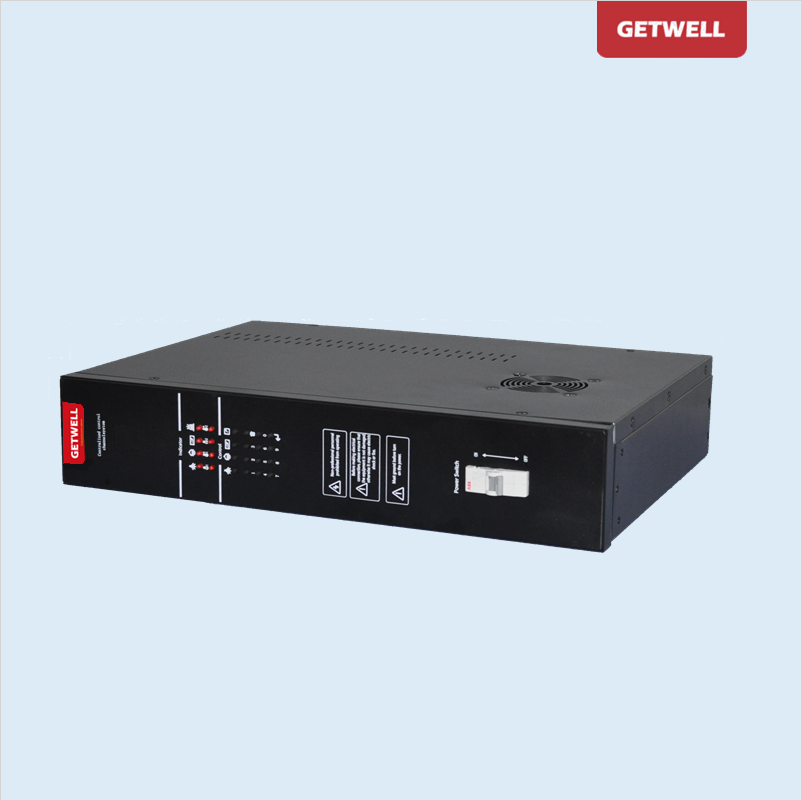

※通道控制箱：

                 外壳尺寸：440*376*87.6（mm）

                 额定电压：AC220V

                 额定功率：720W/DC12V

                 安装尺寸：19英寸标准机柜2U安装空间

※产品功能

※照明控制：

通过通道内红外感应开关、门边86面板开关、控制箱面板、10寸智能显示屏、及RS485通

讯均可控制冷通道照明灯亮灭。

最大支持DC12V电压LED白光照明灯单灯支架60个或DC12V电压LED白光横梁照明单灯

30个。亦可支持AC220V电压照明灯具。

系统默认上电时照明灯为关闭状态，为保护灯具使用寿命单次操作默认2秒。

※泛光灯控制：

通过控制箱面板、10寸智能显示屏、RS485通讯均可控制泛光灯亮灭，泛光显示变色可由

出厂设置及通过RS485通讯改变颜色。

设置颜色分为三级状态：正常、一般告警、严重告警。三个状态颜色可由客户工程定制设 定，默认出厂设置为：正常蓝色，一般告警黄色，严重告警红色。

泛光灯采用DC12V供电，灯条共正级，负极分为RGB三色控制。由通道控制系统控制三色负

极组合通断产生7色输出显示。最大支持DC12V电压LED-RGB灯珠彩色泛光灯单灯支 架60个或DC12V电压LED-RGB灯珠彩色泛光灯横梁30个。

※天窗控制：

天窗可采用电动天窗总成或手动磁吸天窗。使用电动天窗时可由控制箱面板、10寸智能显

示屏、外部干接点及RS485通讯操作天窗开启关闭。采用手动磁吸天窗时可由控制箱面板、

10寸智能显示屏、外部干接点及RS485通讯操作天窗开启。需在开启后间隔5秒进行手动关 闭。

每个电机总成机构支持15个天窗数量，系统支持部分长通道采用2个电机总成机构同时开 关天窗方式。磁铁天窗最大支持30个天窗。

天窗开启过程和关闭过程时间每次需间隔5秒进行，避免指令纷乱产生开关震荡现象。

使用电动天窗时系统上电天窗默认执行一次复位操作，时间约为10秒左右。执行完成天 窗 处于关闭状态。使用手动天窗时请在上电10秒后再进行手动关闭天窗。

※前后门控制：

前后通道门可采用自动平移门机构或手动推拉门磁吸锁方式。可由10寸智能显示屏及

RS485通讯操作前（后）门开启。

系统上电默认门为关闭状态。采用10寸智能显示屏及RS485通讯操作间隔时间为5秒。

※系统内有两种开门方式：

一般操作方式为单次点动开门。开门后由自动门机构延时自动关闭（延时时间由自 动门机构旋钮设定）。采用磁吸锁方式时断电时间约5秒。

长时间常开方式，由10寸智能显示屏或RS485通讯开启后输出触点一直保持状态不

改变，直至进行关闭操作。

※温湿度，烟感采集：

本系统设有1路DC12V电源及RS485接口端子，通讯接口采用RS485 MODBUS通讯协议采集2个温湿度传感器数据，数据可由10寸智能显示屏显示，通过RS485接口上传至动环。

系统设有2路DC12V电源及DI接口端子采集2路独立烟感状态并由10寸智能显示屏显示，通过RS485接口上传至动环。

温度可由10寸智能显示屏或通过RS485接口设定上下限阈值，湿度可设定上限阈值。

当环境温度、湿度超阈值或烟感告警时显示屏显示告警，并通过RS485接口上传告警状态至动环。

当温度超上限或有烟感告警时系统联动开启天窗并由内置蜂鸣器告警。温度超上限由泛光 灯显示一般告警颜色，烟感告警由泛光灯显示严重告警颜色。并有1路外部告警干接点支持AC220V 2A，DC24V 5A，DC12V 10A 外部联动设备（如安装外置蜂鸣器或应急排热风机）。烟感告警时联动通道门开启。

※系统告警功能：

本控制系统告警级别分为一般告警、严重告警两级，产生告警时改变泛光灯显示相应告警颜色（默认：正常蓝色，一般告警黄色，严重告警红色）。

告警接收方式：1.系统内温度数值超上限，2.烟感状态异常，3.外部干接点触发（如消防系 统干接点），4.天窗开启，5.RS485通讯接收告警。

告警输出：控制系统内置蜂鸣器，1路外部告警无源干接点，泛光灯变色。

※告警消音功能：

在10寸智能显示屏内点击消音按钮可关闭内部蜂鸣器声音及外部告警干接点输出直至开启声音按钮。同时维持泛光灯告警状态。

在控制箱面板按数字0键可关闭内部蜂鸣器声音及外部告警干接点输出直至新的告警产生。同时维持泛光灯告警状态。

告警状态消失后系统恢复正常状态
