※系统概述

单柜控制系统是为单柜机房设计的专用采集控制硬件及控制逻辑软件，对柜内照明灯光开关，泛光灯变色，应急风扇启停，顶进气板开启，前后门远程控制，集成温湿度采集，门状态采集，消防烟感报警控制等功能的智能监测系统，把采集模块采集的环境传感器和柜内设备控制数据通过485通讯上传至动环监控上，达到对整个通道系统进行实时监控与运行质量的有效管理。

※产品参数

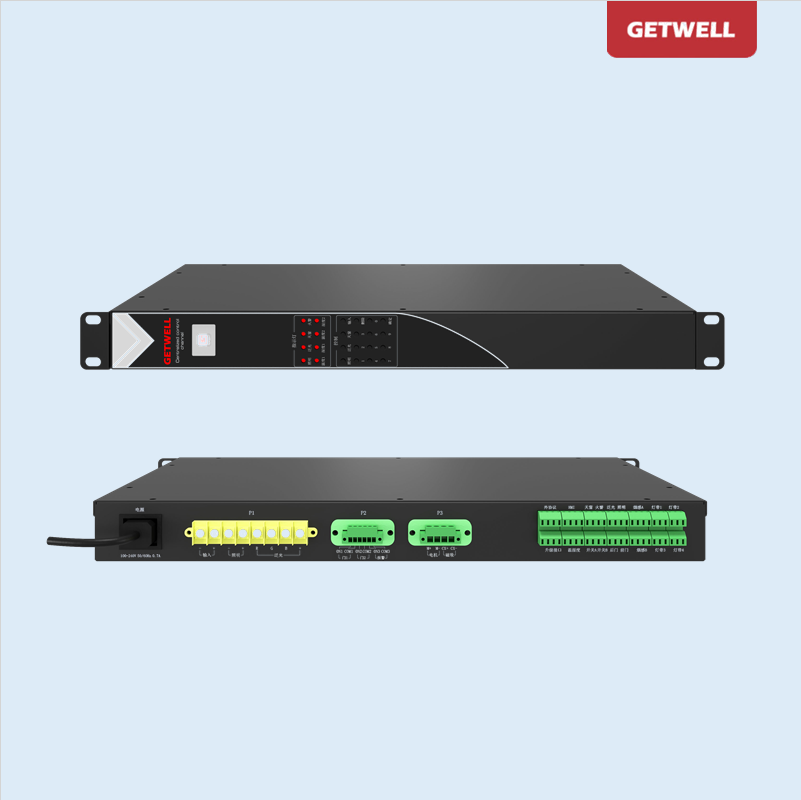

通道控制箱：

外壳尺寸：443*350*46（mm）

额定电压：AC220V

额定功率：220W

安装尺寸：19‘标准机柜1U安装空间

※产品功能

照明控制：

机柜内照明开关由柜门控制亮灭，柜门关闭时照明灯自动熄灭。RS485通讯及控制箱面板均可控制冷通道照明灯亮灭，当上述方式控制关闭灯光后开门不再亮灯。

系统默认上电时照明灯为关闭状态，为保护灯具使用寿命单次操作默认2秒间隔。

※泛光灯控制：

通过控制箱面板、RS485通讯均可控制泛光灯亮灭，泛光显示变色可由出厂设置及通过RS485通讯改变颜色。

设置颜色分为七级状态，优先顺序由高至低分别为：严重告警、一般告警、提示4、提示3、提示2、提示1、正常。各状态颜色可由客户工程定制设定，默认出厂设置为：严重告警红色、一般告警黄色，提示4紫色，提示3白色，提示2青色，提示1绿色，正常蓝色。

※风扇控制：

应急风扇分布于前仓顶部及后仓顶部。使用风扇时可由控制箱面板及RS485通讯操作风扇开启关闭。可由控制箱面板及RS485通讯操作风扇开启关闭。

当风扇采用DC12V电压时控制箱内低压电源最大支持6风扇使用。

风扇可由控制箱温湿度传感器高温超阀值触发强制启动，温度低于阈值1度时停止避免指令纷乱产生开关震荡现象。当控制箱面板开启或RS485指令开启风扇后不受温度影响风扇保持启动状态，同样当温度超阈值强制启动风扇后不受其他方式影响而停止风扇。

※前后门控制：

前后磁吸锁方式吸合。可由RS485通讯操作前（后）门开启。控制箱后背端子留有开门DI端子，由干接点控制开门，可配合门禁使用。

控制系统采集前后门状态采集，有RS485通讯反馈至动环监控。

※温湿度，烟感采集：

※本系统设有1路DC12V电源及RS485接口端子，通讯接口采用RS485 MODBUS通讯协议采集2个温湿度传感器数据，数据通过RS485接口上传至动环。

※系统设有2路DC12V电源及DI接口端子采集2路独立烟感状态并由RS485接口上传至动环。

※温度通过RS485接口设定上限阈值，湿度可设定上下限阈值。

※当环境温度、湿度超阈值或烟感告警，相关告警状态通过RS485接口上传至动环。

※当温度超上限告警时系统联动开启应急风扇并由内置蜂鸣器告警同时泛光灯显示严重告警颜色。

※烟感告警时系统联动开启顶部进气口遮板并内置蜂鸣器告警同时泛光灯显示严重告警颜色。

※控制箱有1路外部告警继电器干接点支持AC220V 2A，DC24V 5A，DC12V 10A 外部联动设备（如安装外置蜂鸣器）。

※系统告警功能：

※本控制系统告警级别分为七级状态，优先顺序由高至低分别为：严重告警、一般告警、提示4、提示3、提示2、提示1、正常。

※告警触发方式：1.机柜内温度数值超阈值（严重告警），2.烟感状态异常（严重告警），3.外部干接点触发（严重告警），4.湿度超上下限阈值（一般告警），5.RS485通讯接收告警（信号级别均可自定义，告警后由RS485通讯发送正常状态信号恢复正常）。

※告警输出：控制系统内置蜂鸣器，1路外部告警无源干接点，泛光灯变色。

※告警消音功能：

     1.在控制箱面板按数字0键可关闭内部蜂鸣器声音及外部告警干接点输出直至新的告警产生。同时维持泛光灯告警状态。

     2.告警状态消失后系统恢复正常状态。
